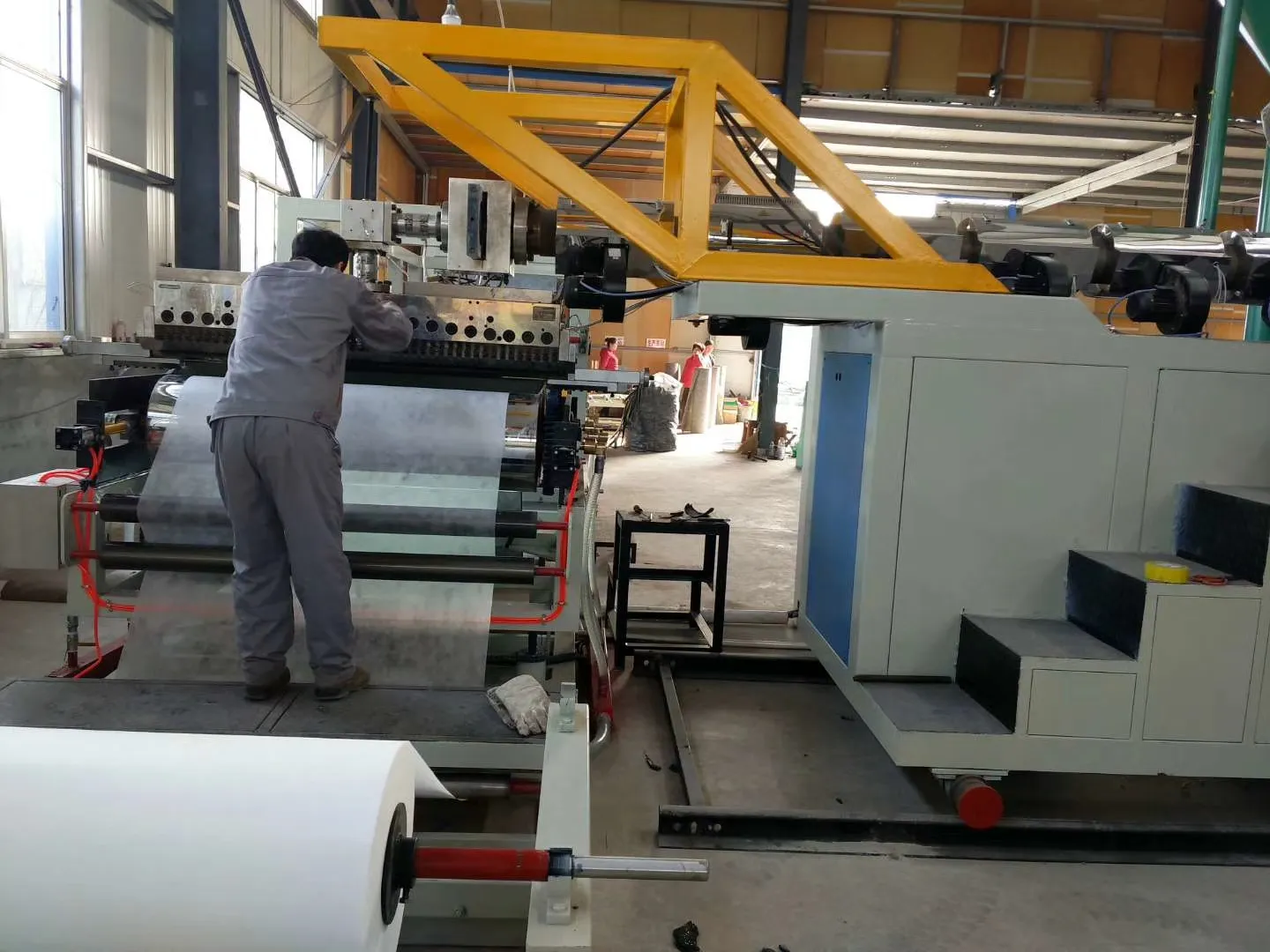

TPU-väriteräslaattojen itseliimautuva tuotantolinja

Nykyaikaisen kattomateriaalien valmistuksen kilpailuympäristössä tehokkuus, laatu ja kestävyys ovat ensiarvoisen tärkeitä. TheTPU-väriteräslaattojen itseliimautuva tuotantolinjaHaiming Machineryn suunnittelema on teknologinen harppaus. Tämä täysin integroitu järjestelmä on suunniteltu korkealaatuisten itseliimautuvien kattotiilien tuotantoon, jossa yhdistyvät väripinnoitetun teräksen rakenteellinen lujuus ja termoplastisen polyuretaanin (TPU) poikkeukselliset tiivistys- ja sääominaisuudet.

Linjamme automatisoi koko prosessin - teräsalustan kelaamisesta ja tarkkuustasoituksesta TPU-liimakalvon tarkkaan levitykseen, muotoiluun, leikkaamiseen ja lopulliseen pinoamiseen. Tämä varmistaa tasaisen tuotteiden laadun, optimaalisen materiaalin käytön ja merkittävästi alemmat työkustannukset. Valmistajille, jotka pyrkivät johtamaan markkinoita tehokkailla, energiatehokkailla kattoratkaisuilla, tämä tuotantolinja on toimintanne välttämätön ydin.

Tekniset ydintiedot ja -parametrit

Haiming Machinery TPU Color Steel Tile itseliimautuva tuotantolinja on rakennettu kestävillä komponenteilla ja älykkäillä ohjausjärjestelmillä. Alla on yksityiskohtaiset tekniset tiedot, jotka määrittelevät sen ominaisuudet.

1. Line Configuration & Key Modules

• Irrotus- ja syöttöjärjestelmä:Kaksoiskelautuvat jalustat hydraulisella laajennuksella, varustettu automaattisella reunanohjaimella (EPC) tasaista, jännitysohjattua materiaalin sisäänsyöttöä varten.
• Tarkkuustasoitusyksikkö:Monirullainen 9-13 rullan tasoitin, joka eliminoi kelan muodostumisen ja varmistaa täysin tasaisen teräsalustan ennen käsittelyä.
• Esilämmitys- ja pintakäsittelyasema:Sisältää puhdistusharjat ja infrapuna-esilämmittimet valmistelemaan teräspinnan optimaalista TPU-kalvon tarttumista varten.
• TPU-kalvon laminointiyksikkö:Tarkkuusohjattu telajärjestelmä TPU-liimakalvon levittämiseen tasaisella paineella ja lämpötilalla. Varustettu automaattisella kalvoliitoksella jatkuvaa käyttöä varten.
• Korkeapaineinen laminointi- ja jäähdytysosasto:Kaksihihnainen paineistusjärjestelmä ja vesijäähdytystunnelit varmistavat täydellisen sidoksen ja nopean kalvon jähmettymisen.
• Servokäyttöinen muotoilu- ja leikkausjärjestelmä:Tietokoneohjattu, servomoottorikäyttöinen rullamuovausasema ja lentävä leikkuri/leikkuri. Pystyy valmistamaan erilaisia ​​laattaprofiileja (roomalainen, aalto jne.).
• Automaattinen pinoaminen ja ulostulokuljetin:Ohjelmoitava pinoamisrobotti tai automaattinen pinoaja, jossa on laskentatoiminto siistin, niputetun lopputuotteen tuottamiseksi.
• Keskitetty PLC-ohjauspaneeli:Käyttäjäystävällinen ihmisen ja koneen välinen käyttöliittymä (HMI) kaikkien parametrien valvontaan, reseptien asettamiseen ja ongelmien diagnosointiin.

2. Yksityiskohtainen suorituskykyparametritaulukko

Haiming Machinery -tuotantolinjan tärkeimmät edut

• Ylivoimainen sidoksen vahvuus:Integroitu esikäsittely ja kontrolloitu laminointiprosessi takaavat pysyvän, vedenpitävän sidoksen TPU-kalvon ja teräksen välillä, mikä ylittää huomattavasti tavalliset liimapohjaiset tuotteet.
• Energiatehokkuus ja materiaalinsäästö:Järjestelmä minimoi jätteen tarkan leikkaamisen ja laminoinnin ansiosta. Nopeasti kovettuva TPU-prosessi kuluttaa myös vähemmän energiaa verrattuna perinteisiin kuumasulateliimalinjoihin.
• Poikkeuksellinen tulostuksen johdonmukaisuus:Servoohjattu synkronointi kaikissa vaiheissa varmistaa, että jokaisella laatalla on samat mitat, profiilin tarkkuus ja kalvon kohdistus.
• Alhaiset käyttö- ja huoltokustannukset:Vankka rakenne helppopääsyisillä komponenteilla vähentää seisokkeja. Automatisoitu luonne vähentää tarvittavaa toimijoiden määrää vuorossa.
• Joustavuus markkinoiden vaatimuksiin:Nopeasti vaihdettavat työkalut ja ohjelmoitavat asetukset mahdollistavat erilaisten laattaprofiilien ja -pituuksien valmistuksen vastaamaan nopeasti markkinatrendeihin.
• Parannettu tuotteen suorituskyky:Valmistetut laatat tarjoavat erinomaisen UV-kestävyyden, lämpötilansietokyvyn (-40 °C - 120 °C), korroosiosuojan ja yli 30 vuoden käyttöiän.

Usein kysytyt kysymykset (FAQ)

K: Mikä on TPU-kalvon ensisijainen etu verrattuna perinteiseen asfalttiin tai SBS-modifioituun bitumiin itsekiinnittyviin laattoihin?

V:TPU (termoplastinen polyuretaani) tarjoaa erittäin ylivoimaisen yhdistelmän ominaisuuksia. Se tarjoaa poikkeuksellisen elastisuuden, korkean vetolujuuden ja erinomaisen UV-säteilyn, otsonin ja äärilämpötilojen kestävyyden. Toisin kuin bitumipohjaiset tuotteet, TPU ei haurastu kylmällä säällä tai virtaa kovassa kuumuudessa. Tämä johtaa kestävämpään, pidempään ja tasaisesti toimivaan vesitiiviiseen tiivisteeseen kattotiilelle koko sen käyttöiän ajan.

K: Kuinka Haiming Machinery -linja varmistaa TPU-kalvon tasaisen tarttumisen värilliseen teräspintaan?

V:Johdonmukaisuus saavutetaan monivaiheisella prosessilla. Ensin teräskela puhdistetaan perusteellisesti öljyjen ja pölyn poistamiseksi. Sitten se esilämmitetään tiettyyn lämpötilaan. TPU-kalvo, jota myös säädetään optimaalisessa lämpötilassa, laminoidaan korkeassa, tasaisessa paineessa. Välitön jäähdytysvaihe lukitsee tämän sidoksen paikoilleen. PLC-järjestelmämme tarkkailee ja säätää jatkuvasti lämpötilaa, painetta ja linjan nopeusparametreja varmistaakseen, että tuotteen jokaisella neliötumalla on täydellinen tarttuvuus.

K: Voiko tällä tuotantolinjalla käyttää erilaisia ​​metallikeloja, kuten alumiinia tai kuparia?

V:Sydänrakenne on optimoitu teräspohjaisille keloille (sinkitty, galvanoitu, esimaalattu) ilmoitetulla paksuusalueella. Pehmeämpien metallien, kuten puhtaan alumiinin tai kuparin, käyttö saattaa vaatia telojen paineiden säätämistä ja muotoilutyökaluja pintamerkintöjen tai muodonmuutosten estämiseksi. Suosittelemme ottamaan yhteyttä Haiming Machineryn suunnittelutiimiin tietyissä materiaalisovelluksissa keskustellaksesi mahdollisista linjamuutoksista.

K: Mikä on tyypillinen vaihtoaika eri laattaprofiilien välillä vaihtamiseen (esim. roomalaisesta tyylistä aaltotyyliin)?

V:Profiilin vaihto edellyttää muodostustelojen vaihtamista telanmuodostusasemalla. Suunnitellulla pikavaihtojärjestelmällämme ja asianmukaisesti koulutetulla miehistöllä tämä prosessi voidaan yleensä suorittaa 2–4 ​​tunnissa. Myös leikkuutyökalua on ehkä säädettävä tai muutettava uuden profiilin muodosta riippuen. Kaikki muut riviparametrit (nopeus, lämpötila) tallennetaan resepteinä käyttöliittymään nopeaa hakua varten.

K: Millaista myynnin jälkeistä tukea ja koulutusta Haiming Machinery tarjoaa?

V:Haiming Machinery tarjoaa kattavan tuen. Tämä sisältää insinööriemme suorittaman yksityiskohtaisen asennuksen valvonnan, teknikkojen paikan päällä tapahtuvan käyttökoulutuksen sekä täydellisten huoltokäsikirjojen ja sähkökaavioiden toimituksen. Tarjoamme myös etädiagnostiikkatukea ja ylläpitämme varastoa yleisesti vaadituista varaosista minimaalisen seisokkiajan varmistamiseksi. Takuuehdot on määritelty selkeästi myyntisopimuksessa.

K: Kuinka paljon energiaa kuluttava TPU-kalvon laminointiprosessi on muihin menetelmiin verrattuna?

V:TPU-laminointiprosessi on suhteellisen energiatehokas. TPU-kalvo aktivoituu ja kiinnittyy alemmalla lämpötila-alueella (160-200°C) verrattuna joihinkin korkeampia lämpötiloja vaativiin kuumasulateliimoihin tai PVC-laminaatteihin. Linjamme käyttää fokusoituja infrapunalämmittimiä ja eristettyjä jäähdytystunneleita lämpötehokkuuden maksimoimiseksi. Tuloksena on pienempi kokonaisenergiankulutus valmiin laatan neliömetriä kohti, mikä pienentää käyttökustannuksia.

K: Mikä on suurin vuotuinen tuotantokapasiteetti, jota voimme odottaa yhdeltä linjalta?

V:Kapasiteetti riippuu käyttönopeudesta, vaihtokuvioista ja tuotteen teknisistä tiedoista. Olettaen, että keskinopeus on 35 m/min, 8 tunnin yksivuoro ja 250 työpäivää vuodessa, yksi linja voi tuottaa noin 4,2 miljoonaa lineaarimetriä laattoja vuodessa. Kahden tai kolmen vuoron ajaminen lisää merkittävästi tätä tehoa. Tiimimme voi auttaa sinua laskemaan tarkan kapasiteetin tavoitetuotevalikoimasi ja toimintasuunnitelmasi perusteella.

Investointi TPU-väriteräslaattojen itseliimautuvaan tuotantolinjaan on strateginen päätös valloittaa huippuluokan kattomateriaalien kasvavat markkinat. Haiming Machineryn ratkaisu tarjoaa luotettavuuden, tarkkuuden ja teknologisen reunan, jota tarvitaan korkeimmat kansainväliset laatu- ja suorituskykystandardit täyttävien tuotteiden valmistukseen.
